JacConvert 02 操作:　07 用紙サイズ、縮尺が違う

Q: ＡｕｔｏＣＡＤのDWGやＤＸＦを変換すると、用紙サイズ、縮尺が違って変更されます。

---

A: 基本DWG（DXF）には用紙、縮尺の設定の概念がありません。
　レイアウト空間（ペーパー）があるものとないものがあります。
　レイアウト空間（ペーパー）では用紙サイズを指定することができ、
　そこに配置したビューポートの尺度指定によってスケール指定をすることもできます。
　JacConvert は、そのレイアウト空間の用紙サイズを読み取る機能があります。
　ただし、DWG（DXF） 2000形式以上では、複数のレイアウトが指定できるようになりました。
　JacConvert では複数のレイアウトを扱う事はできません。
　レイアウト空間（ペーパー）が存在しない場合、用紙サイズは推測するという事になります。
　実際のデータの最小・最大を読み取り縮尺を含め推測されます。

　標準の設定からもう少し　設定を行うと改善される場合があります。

　1）JacConvertを起動します
　　
　2)メニューより[ファイル]-> [ファイルを開く]->[DXFを開く]でファイルを開いてください。
　　または　JacConverの左の[DXFを開く]よりファイルを開いてください。
　　（DWGの場合はDXFをDWGに読み替えてください。）
　

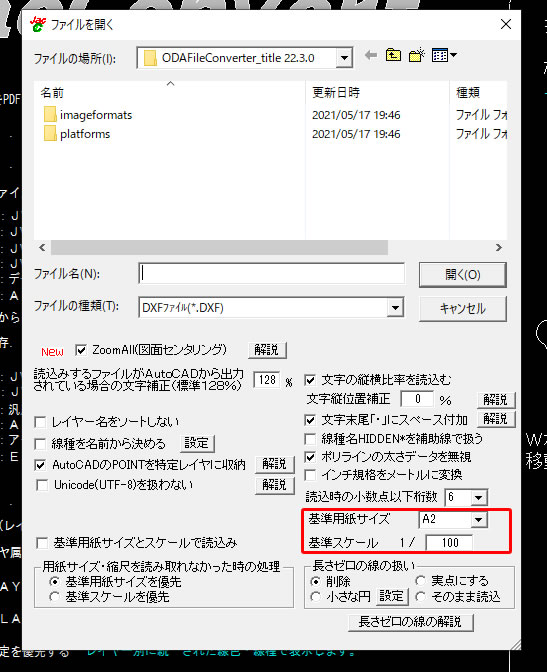

　3)そうすると「ファイルを開く」画面が表示されますので左下のほうに
　　「□基準用紙サイズとスケールで読み込み」のチェック項目があるので状態を確認してください。
　　　
　チェックが入っていない場合は　チェックを入れてください。
　

　その下に　用紙サイズ・縮尺を読み取れなかった時の処理　の項目がありますので
　　○基準用紙サイズを優先
　　○基準スケールを優先
　のどちらかにチェックを入れてください。
　基準用紙サイズを優先・基準スケールを優先の設定は右側にあります。　
　
　変換元の用紙サイズ・縮尺がわかっていればセットしてください。
　精度が上がって変換されます。
