JacConvertでDWGの2004以降を読むには

Copyright(c)2005 K.Nakahara
◆JacConvertはDWGの2004以降を読み込むことができません。
JacConvertはDconvertConを介してDWG読込みしています。

   2002までのDWG
       ↓↓
     (DconvertCon)
       ↓↓
      DXF
       ↓↓
     (JacConvert)
       ↓↓
JWW・JWC・PDF・EMF

DconvertConがDWG2002までしか対応していないためJacConvertはDWGの2004以降を読み込むことができません。


◆JacConvertでDWGの2004/2005を読むには・・・
2004以降のDWGを読み込むためには、まずコンバーターを使用してDWGファイルをバージョンダウンします。

例   2005DWG
       ↓↓
     コンバーター
       ↓↓
     2000DWG

変換後の2000DWGをJacConvertで読み込みます。

利用するコンバーターはオートデスク株式会社DWG TrueConvert(TM)を利用されることをお勧めします。
DWG TrueConvert(TM)については同社ニュースリリースを参照ください。


◆作業の流れ
JacConvertで事前コピー
DWG TrueConvert(TM)を簡単に操作できるようにJacConvertが事前処理を行います。処理終了後DWG TrueConvert(TM)を自動起動します。

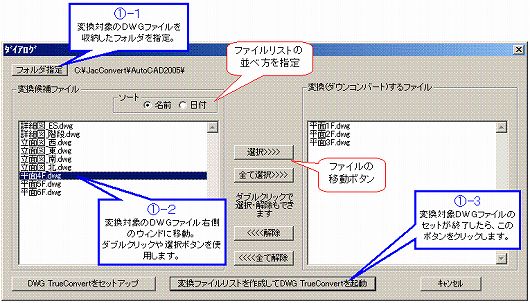

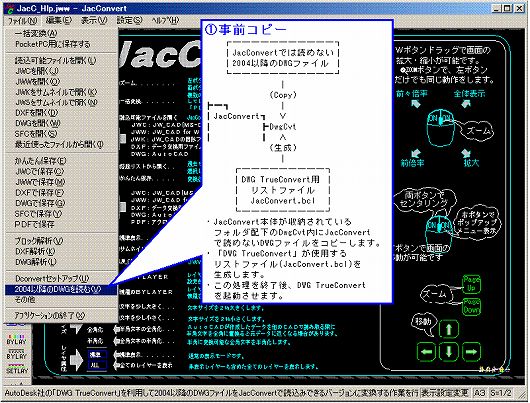

JacConvertで事前コピー1

JacConvertで事前コピー2

    ↓↓

DWG TrueConvert(TM)でダウンコンバート
事前変換(2004以降のDWGを2002に変換)対象ファイルを特定フォルダにコピーし、DWG TrueConvert(TM)が使用するリストファイルを生成。
DWG TrueConvert(TM)でダウンコンバート(1)
DWG TrueConvert(TM)でダウンコンバート(2)

    ↓↓

JacConvertでDWG読込み
DWG TrueConvert(TM)がダウンコンバートしたDWGファイルをJacConvertで読込みます。



◆利用できるコンバータ
DWG TrueConvert(TM)以外でもDWGファイルをダウンコンバートができます。

・A9Tech社「A9CAD Converter」
1、Copyright (C) 2005 A)Tech Inc
2、区分:フリーソフト
3、言語:英語のみ
4、機能
  1)DWGのバージョン変換。
  2)DWGDXF変換の機能はありません。
  3)複数のDWGファイルをドロップ&ダウンでセットします。
5、入手先
    http://www.a9tech.com/products/a9cadconverter/

A9CADConverter


・ACAD Systems社「CAD Version Converter」
1、(C)Copyright 2001-2004 ACAD Systems
2、区分:フリーソフト
3、言語:英語のみ
4、機能
  1)DWG・DXFファイルの各バージョン変換。
  2)DWGDXF変換の機能はありません。
  3)フォルダ単位で一括変換が可能です。
5、入手先
   http://shareware.pcmag.com/product.php[id]83021[cid]36[SiteID]pcmag
CAD Version Converter


・オートデスク株式会社「DWG TrueConvert(TM)」
1、提供元:オートデスク株式会社
2、区分:無償
3、言語:日本語
4、機能
  1)DWGのバージョン変換。
  2)DWGDXF変換の機能はありません。
5、入手先
    http://www.autodesk.co.jp/dwgtrueconvert
DWG TrueConvert(TM)
